工业用装配式热电偶/阻作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1827℃范围的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶/阻。

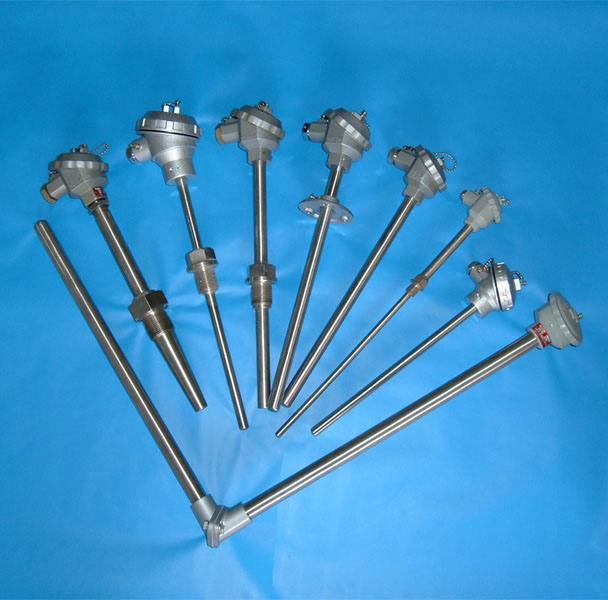

装配热电偶/阻通常由感温元件、安装固定装置和接线盒等主要部件组成。

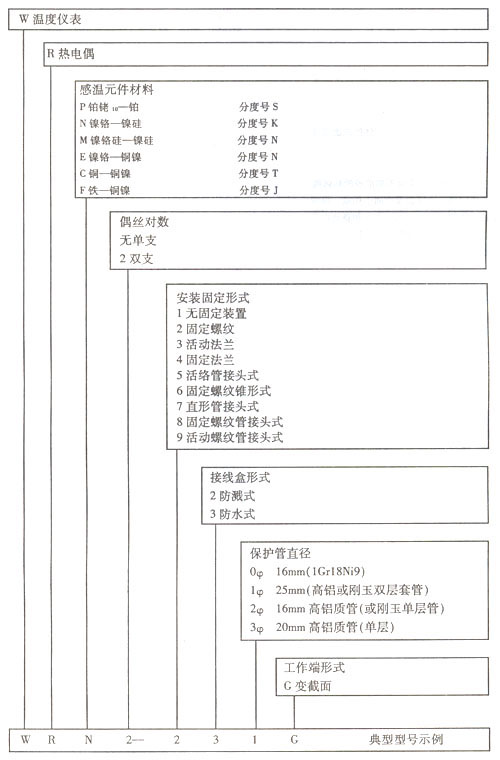

可选型号: B型、S型、K型、E型 主要技术参数: 测量范围及基本误差限 热电偶类别 代号 分度号 测量范围 基本误差限 镍铬－康铜 WRK E 0－827℃ ±0.75%t 镍铬－镍硅 WRN K 0－1300℃ ±0.75%t 铂铑 13 -铂 WRB R 0－1122℃ ±0.25%t 铂铑 10 －铂 WRP S 0－1122℃ ±0.25%t 铂铑 30 －铂铑 6 WRR B 0－1827℃ ±0.25%t 注：t为感温元件实测温度值（℃） 热电偶时间常数 热惰性级别 时间常数（秒） 热惰性级别 时间常数（秒） Ⅰ 90－180 Ⅲ 10－30 Ⅱ 30－90 Ⅳ ＜10 ◆公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。 ◆小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外） ◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V） ◆高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。 规定的长时间使用温度（℃） 试验温度（℃） 绝缘电阻值（Ω） ≥1122 1122 7200 ≥ 827 827 2500 ≥1000 1000 5000 型号命名方法:
