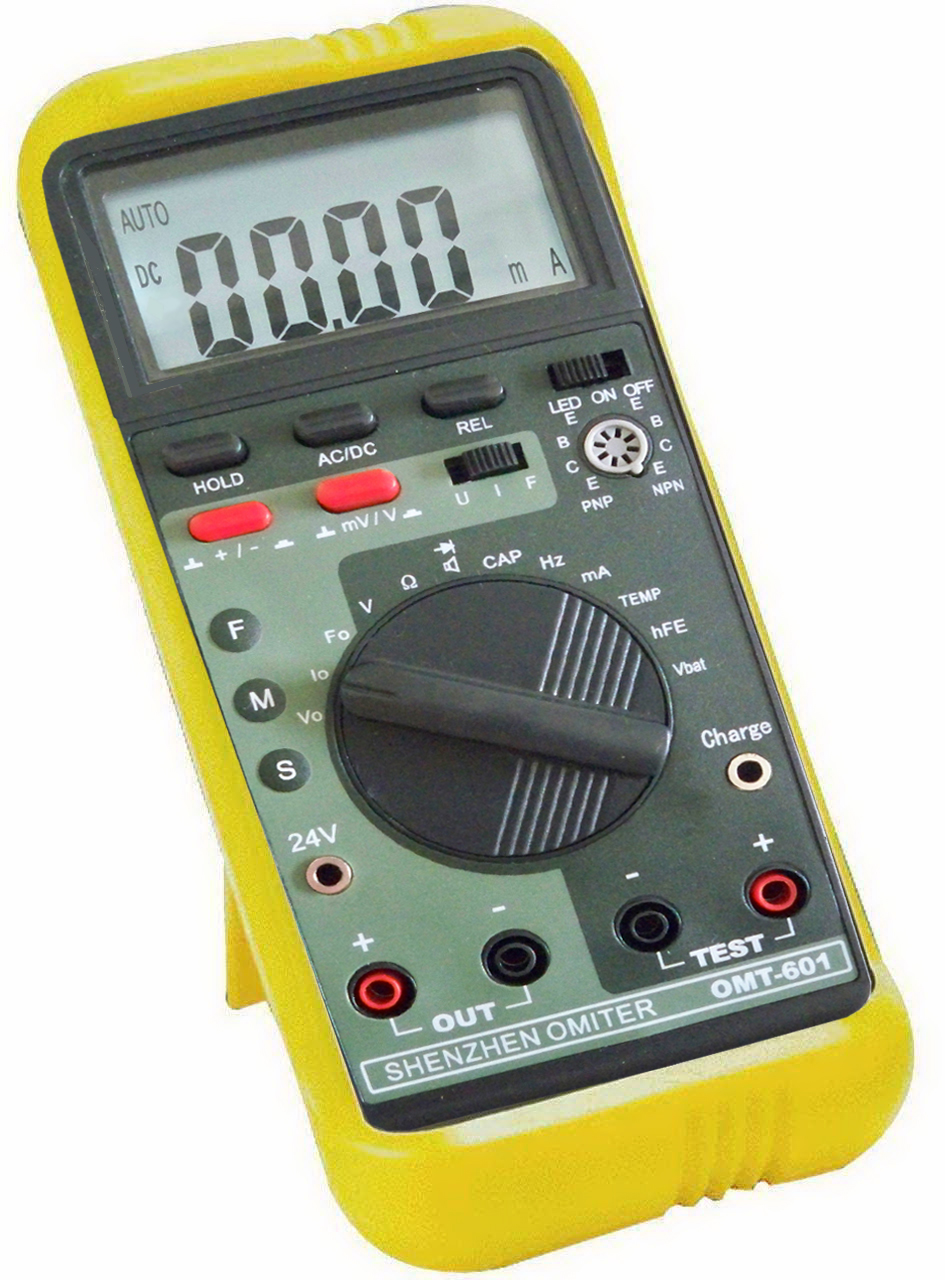

过程校验仪 OMT-601

过程校验仪 OMT-601

OMT-601型自动化仪表过程校验仪是一种集数字万用表和信号源功能于一体的高精度、高分辨率、高可靠的手持式综合数字校验仪表，能显示输出信号值和测量信号值，具有LED背光,以方便在光线暗淡的场所读数。仪表为交直流电源，方便使用。
仪表信号输出和测量功能主要是针对工业自动化现场仪表实施现场校验、检修的需要而设计。本仪表还具有万用表的功能,是现场仪表工、计算机集散控制系统维护人员、仪表安装工的理想工具。它区别于通用的电工万用表和信号源，是仪表工的万用表。

功能及特点

*? 3 4/5位LCD显示，能切换显示测量和输出信号的类型、单位和数值。
*? 测量信号、输出信号和24伏直流电源输出、电池充电四个工作可同时进行。
* 全自动量程，过量程显示“OL”。
* 具有24V直流电源输出（Imax=30mA），可用来为两线制仪表提供工作电源。
* 使用大容量充电电池，并具有低电压指示。充电、工作可同时进行（配有充电器）。
* 自动负极性及单位显示，LED背光。

技术指标

准确度：±（%读数+字数）
环境温度：23±5℃
相对湿度：不大于75%

信号输出：
直流电压信号

量程	准确度	分辨力
0～100.0mV	±(0.1%读数+5字)	100uV
0～10.00V	±(0.1%读数+5字)	10mV

直流电流

量程	准确度	分辨力
0～24.00mA	±(0.1%读数+5字)	10uA

负载能力:0～800Ω(20mA以下可达1kΩ)。
频率(方波，占空比50%，幅度5V )

量程	准确度	分辨率
0～99.99Hz	±(0.1%读数+10字)	0.01Hz
100～999.9Hz	±(0.1%读数+5字)	0.1Hz
1～9.999kHz	±(0.1%读数+5字)	1Hz

信号测量：
直流电压

量程	准确度	分辨力
400.0mV	±(0.1%读数+5字)	0.1mV
4.000V	±(0.1%读数+5字)	1mV
40.00V	±(0.1%读数+5字)	10mV
400.0V	±(0.1%读数+5字)	0.1V
1000V	±(0.1%读数+5字)	1V

输入阻抗：所有量程为10MΩ。
交流电压

量程	准确度	分辨力
4.000V	±(0.5%读数+10字)	1mV
40.00V	±(0.5%读数+10字)	10mV
400.0V	±(0.5%读数+10字)	0.1V
700V	±(1%读数+15字)	1V

输入阻抗：所有量程为10MΩ。
显示：平均值（转化为正弦波有效值显示）。
直流电流

量程	准确度	分辨力
40.00mA	±(0.1%读数+5字)	0.01mA
400.0mA	±(0.2%读数+10字)	0.1mA

交流电流

量程	准确度	分辨力
40.00mA	±(0.5%读数+10字)	0.01mA
400.0mA	±(0.5%读数+15字)	0.1mA

测试条件:20Hz～400Hz。
显示：平均值（转化为正弦波有效值显示）。
电阻

量程	准确度	分辨力
400.0Ω	±(0.1%读数+5字)	0.1Ω
4.000kΩ	±(0.1%读数+5字)	1Ω
40.00kΩ	±(0.1%读数+5字)	10Ω
400.0kΩ	±(0.1%读数+5字)	100Ω
4.000MΩ	±(0.1%读数+10字)	1kΩ
40.00MΩ	±(1%读数+10字)	10kΩ

电容

量程	准确度	分辨力
50.00nF	±(2%读数+20字)	0.01nF
500.0nF	±(2%读数+20字)	0.1nF
5.000μF	±(2%读数+20字)	0.001μF
50.00μF	±(2%读数+20字)	0.01μF
200.0μF	±(2%读数+20字)	0.1μF

测试大容量的电容应先短接放电，然后再测试容量。以防烧毁仪表。200uF档测试时间约30秒。
三极管hFE: 0～4000
频率

量程	准确度	分辨力
9.999Hz	±(0.5%读数+5字)	0.001Hz
99.99Hz	±(0.5%读数+5字)	0.01Hz
999.9Hz	±(0.2%读数+5字)	0.1Hz
9.999kHz	±(0.2%读数+5字)	0.001kHz
99.99kHz	±(0.2%读数+5字)	0.01kHz
999.9kHz	±(0.2%读数+5字)	0.1kHz
9.999MHz	±(0.2%读数+5字)	0.001MHz

被测频率幅值随被测频率信号变大而相应上升。
有400V有效值过压保护。
